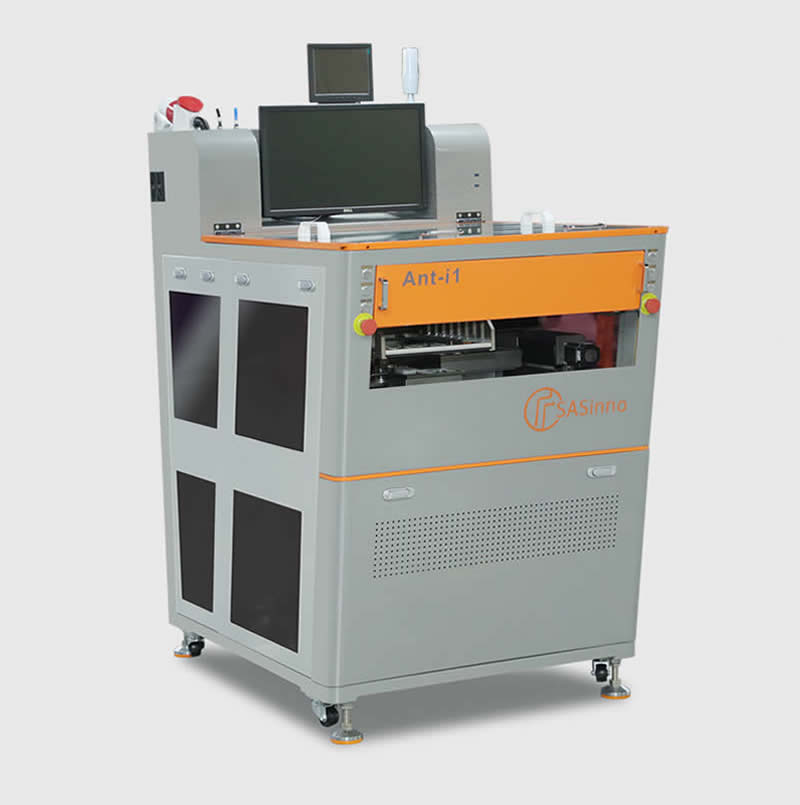

离线选择性波峰焊（Ant-i1）
Ant-i1为全新一代的离线选择性波峰焊，适用于低产量，多品种生产。
具有如下特点：

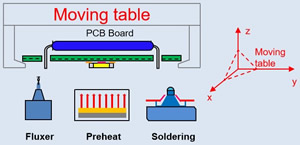

● 由喷雾，下预热，焊接三部分组成。
● WINDOWS 10操作系统。
● 喷雾装置标配为德国原装压电式喷射阀。
● 标配波峰高度自动校正。
● 标配底部预热装置。
● 实时焊接过程显示。
● 维护保养提示功能。
Characters 特点
-
小的占地面积，W910mm × D1300mm
Small footpringt, only W910mm × D1300mm.
-
最大PCB板尺寸L350mm × W260mm
Max board L350mm × W260mm
-
喷雾装置标配为德国原装压电式喷射阀
Drop jet fluxer made in German
-
机器标配双独立选择焊锡炉
Standard machine with two independent solder pot
-
标配预热装置
IR preheating zone
-
维护保养提示功能
Pre-maintenance count down function
-
windows 10操作系统
windows 10 interface
-
实时焊接过程显示
“on-time” live-camera to show soldering process
离线选择性波峰焊（ANT-I1） 参数表
| 离线选择性波峰焊（ANT-i1） 详情参数 | |
| 运行功率/最大功率 | 4KW/6.5KW |
| 焊接尺寸 | 50x50---350x260mm |
| 机器尺寸 | W990mm x D1308mm X H1714MM |
| 重量 | 400KG |
| 电源 | 1PH 220V 50HZ MAX 30A |
| 空气 | 3-5 bars |
| 抽风要求 | 200M3/h |
| 运动平台 | |
| 运动轴 | X, Y, Z |
| 运动控制 | X,Y,Z 伺服马达 |
| 运动精度 | + / - 0.05mm |
| 锡炉部份 | |
| 标准锡炉数量 | 1 |
| 锡容量 | 15 kgs |
| 温度控制 | PID |
| 升温时间 | 30分钟 |
| 最大温度 | 380°C |
| 锡炉加热功率 | 1.2kw |
| 喷嘴尺寸 | |
| 喷嘴尺寸 | 2 到 8mm |
| 定制喷嘴 | 可定制 |
| 材质 | 专用合金 |
| 氮气系统 | |
| N2 加热 | 标配 |
| 温控范围 | 0 - 350 °C |
| 单个喷嘴耗氮量 | 1.5m3/H |
| 氮气浓度要求 | >99.99% |
| 助焊剂部份 | |
| 助焊剂喷嘴 | 标配德国喷射阀 |
| 助焊剂容量 | 1L |
| 助焊剂罐 | 恒压罐 |
| 预热 | |
| 红外加热 | 2kw |
| 控制系统 | |
| 工业电脑 | Yes |
| 编程时间 | 10 分钟 |
| 编程方法 | 在扫描的图片上画焊接路径 |
| 控制系统 | PC |
