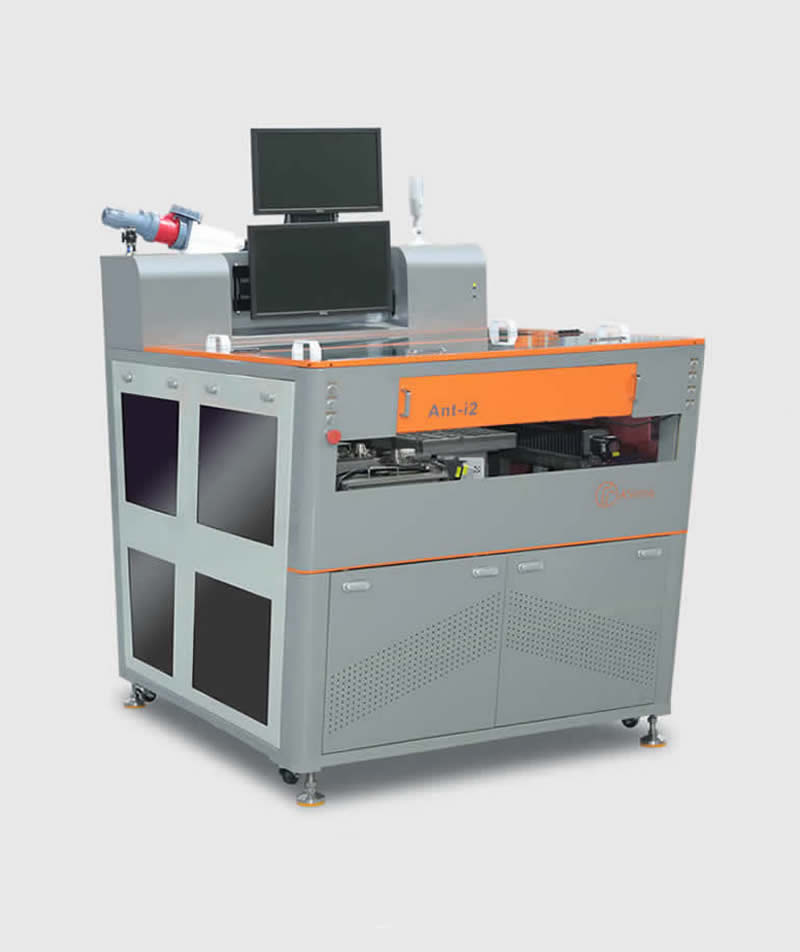

离线选择性波峰焊（Ant-i2）
Ant-i2为全新一代的选择性波峰焊，高产能，高ＲＯＩ的离线选择焊。
具有如下特点：
● 喷雾采用两套进口喷雾阀，可单独喷雾也可同时喷雾。

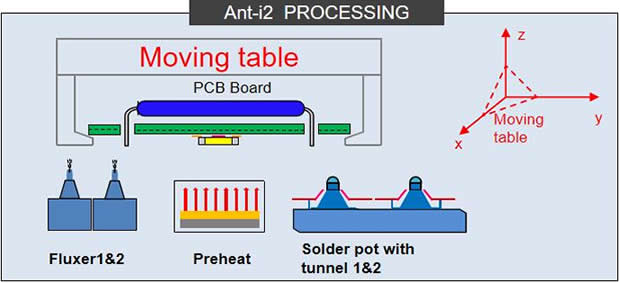

● 单锡槽，独立双流道，双波峰。可同时焊接两块相同的ＰＣＢ板，实现产能翻倍。
● WINDOWS 10操作系统。
● 3 轴全伺服驱动，全丝杆运动。
● 标配波峰高度自动校正。
● 标配底部预热装置。
● 可选装顶部预热。
● 实时焊接过程显示。
● 维护保养提示功能。
● ＭＥＳ系统对接。
硬件配置
标准配置:
-
1. 波峰高度校正系统
1. Sod-HeightCali
-
2. 德国喷雾阀
2. Flx-DropJetL
-
3. 焊接喷嘴
3. Sod-WetNoz
-
4. 下预热
4. Pre-BPRE
-
5. 监控相机
5. Sod-ProcMoni
-
6. 万能治具
6. Oth-ExtCari
选配:
-
1. 定位相机
1. Sof-FICC
-
2. 离线编程
2. Sof-OffPro
-
3. 条码扫描功能
3. Sof-barcode
-
4. 氮气浓度监控功能
4. Sof-N2Pur
-
5. 氮气流量监控
5. Sof-N2FlowMon
-
6. 德国喷射阀
6. Flx-JetValve
-
7. 助焊剂流量检测
7. Flx-FlowQuantiMon
-
8. 自动加锡功能
8. Sod-ASWA
-
9. 定制治具
9. Oth-CustCari
-
10. 1年耗材
10. Oth-Consum1
-
11. 上预热
11. Top-Bpre
离线选择性波峰焊（ANT-i2） 参数表
| 离线选择性波峰焊（ANT-i2） 详情参数 | |
| Operating poer/Max power 运行功率/总功率 | 7KW/13KW |
| PCB dimension PCB 尺寸 | W50xL50---W350xL450mm(仅使用一个锡嘴时) |
| W50X50L---W350X215mm(双锡嘴同步焊接时) | |
| PCB top clearance PCB上净空 PCB | 70mm |
| PCB top clearance PCB上净空 Max | 40mm |
| Machine dimension 机器尺寸 | W1260XD1640XH1895mm |
| Net weight 机器重量 | 550KG |
| Power supply 电源 | 3PH 380V 50HZ MAX 34A Equip 40A contactor in factory |
| Air supply 空气源 | 3-5 bars |
| Exhausting required 抽风要求 | 200M3/h |
| Controlling System 控制系统 | |
| Industriao PC电脑 | Yes 全电脑编程 |
| Typical Program Time 通常编程时间 | 10 Minutes 10分钟 |
| Progeam method 编程方法 | 扫描图片上画点或线完成编辑焊接路径 |
| Controlling system 控制系统PCB | PC |
| Robotic Platform 运动平台 | |
| Motion 运动轴 | X, Y, Z |
| Motion Control 运动控制 | Servo motors for X,Y,Z 全伺服马达 |
| Accuracy 运动精度 | + / - 0.05mm |
| PCB Robotic Platform 喷雾部份 | |
| Flux Nozzle Type 助焊剂喷嘴类型 | drop jet nozzle made in Germany 进口喷雾阀2套 |
| Flux Nozzle Quantity 助焊剂喷嘴数量 | 标配2个 |
| Flux Tank Capacity 助焊剂罐容量 | 1L |
| Flux Tank Quantity 助焊剂罐数量 | 标配2个 |
| Solder Management 锡炉部份 | |
| Standard Solder Stations 锡槽数量 | 1 |
| Solder Pot Capacity 锡槽容量 | 35 kgs |
| Solder Temperature Control 锡温控制 | PID |
| Heat-Up Time 熔锡时间 | About 50mins/分钟 |
| Max Temperature 最高锡温 | 380°C |
| Solder Pot heater 锡炉功率 | 2.4kw |
| Solder Level alarm 液位报警 | standard |
| Wave tunnel & fountain 锡流道与波峰 | two individually 两个独立 |
| Wave control 波峰控制 | servo motor, mechanical pump 伺服控制 |
| Solder Nozzles 锡嘴 | |
| Mini Wave Nozzles 常规锡嘴尺寸 | Dia: 3、4、5、6、8mm |
| Customized nizzle 定制喷嘴 | 可选配 |
| Material 锡嘴材料 | 高温合金 |
| （N2)Inertion Managemen t氮气管理 | |
| N2 heater 氮气加热 | 每波峰各一套氮气加热 |
| N2 Temp PID Control Range 氮气温控 | 0 - 350°C |
| N2 Consumption per Nozzle 氮气消耗 | 2m³/H Total need:4m3/H |
| N2 Required N2 Purity 氮气纯度 | >99.99% |
