在线选择性波峰焊（FLEX-I2）

概念

在线选择性波峰焊（FLEX-i2）

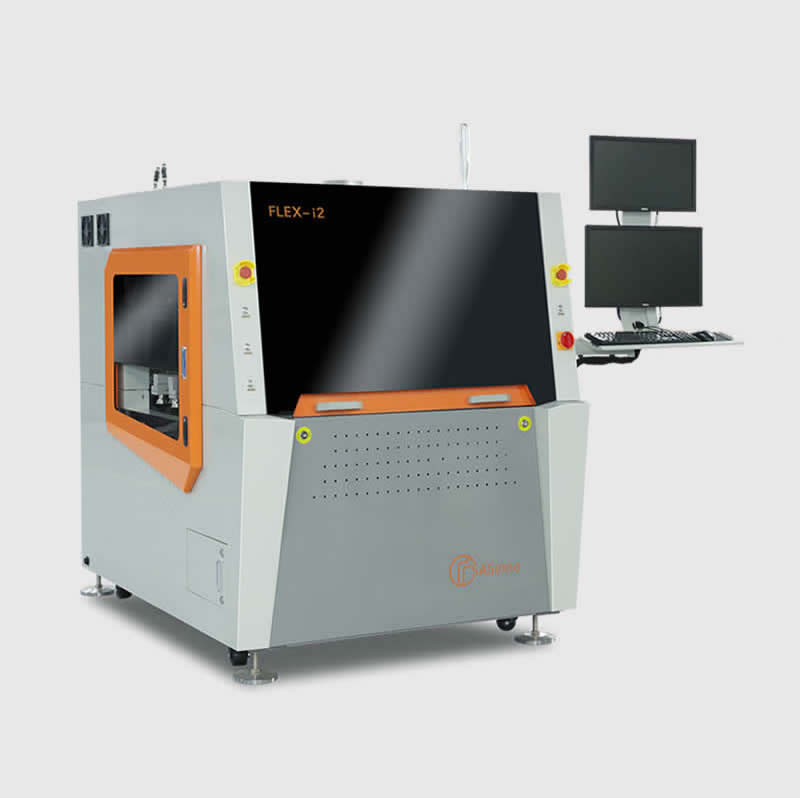

FLEX-i2为全新一代的选择性波峰焊，集成型体积小，高灵活性，高产能。

具有如下特点：

● 标配双喷雾，上预热，双锡炉，喷雾与锡炉集成在同一模组中，双锡炉可以独立升降并可以在软件中调节其间距。

● 上红外预热，选配底部红外预热。

● WINDOWS 10操作系统。

● 标配波峰高度校正。

● 标配外部观察相机。

● 可选配德国进口电磁泵。

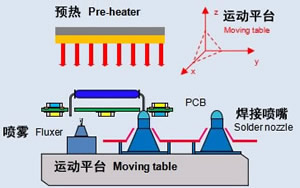

pre-heater

Characters 特点

  • 集成系统，占用空间小，1420（L）× 1725（W）mm

    Compact batch system with small footprint,1420(L)×1725(W)mm

  • 最大PCB板尺寸L420mm × W490mm

    Max board L420mm × W490mm

  • 喷雾装置标配为德国原装压电式喷射阀

    Drop jet fluxer made in German

  • 机器标配双独立选择焊锡炉

    Standard machine with two independent solder pot

  • 标配预热装置

    IR preheating zone

  • 维护保养提示功能

    Pre-maintenance count down function

  • windows 10操作系统

    windows 10 interface

  • 实时焊接过程显示

    “on-time” live-camera to show soldering process

在线选择性波峰焊（FLEX-I2 ) 参数表

在线选择性波峰焊（FLEX-I2 ) 详情参数
Operating power/Max power 运行功率/总功率
PCB dimension PCB尺寸 50x50---W400x450mm
Machine dimension 机器尺寸 1420(L)*1725(W)*1700(H)
Net weight 机器重量 900KG
Power supply 电源 3PH 380V 50HZ
Air supply 气源 3-5 bars
Exhausting required 抽风量 800M3/h
PC Yes 全电脑编程
Typical Program Time 通常编程时间 10 Minutes 10分钟
PCB Robotic Platform 喷雾部份
Flux Nozzle Type 助焊剂喷嘴类型 德国喷射阀
Flux Nozzle Quantity 助焊剂喷嘴数量 标配1个，可加配到2个
Flux Tank Capacity 助焊剂罐容量 1L
Flux Tank Capacity 助焊剂罐数量 标配1个，可加配到2个 （当需要使用两种不同助焊剂时）
Flux Nozzle Distance 助焊剂喷嘴间距 不可单独调节，随锡炉一同调节（当选用两个喷头时）
Axes of Motion 运动轴 与锡炉运动共享平台
Position Accuracy 运动精度 + / - 0.05mm
preheat 预热部份
Preheating method 预热方式 上热风，下红外
Solder Management 锡炉部份
Solder pot type 锡炉类型 标配为机械式 ， 可选配为电磁泵（德国原产）
Standard Solder Stations 标准锡炉数量 2
Solder Pot Capacity 锡炉容量 15 kgs
Solder Temperature Control 锡炉温控方式 PID
Heat-Up Time 熔锡时间 About 30mins
Max Temperature 最高温度 350℃
Mini Wave Nozzles 锡炉喷嘴 直径 3-12mm
Customized nozzle 定制喷嘴 可定制
Axes of Motion 运动轴 X, Y, Z1, Z2 4轴
Motion Control 运动控制 全伺服控制
Position Accuracy 运动精度 ±0.05mm
N2) Inertion Management 氮气要求
N2 Consumption per Nozzle 氮气消耗量 4m3/H
