在线选择性波峰焊（MAS-i4）

概念

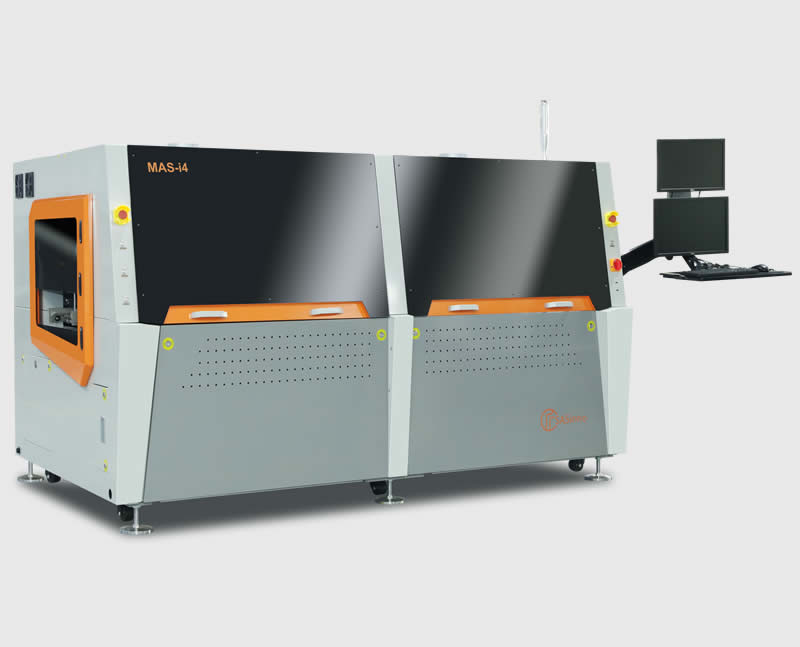

在线选择性波峰焊（MAS-i4）

MAS-i4为全新一代的选择性波峰焊，高灵活性，高产出比。

具有如下特点：

● 机器标配德国原装压电式喷射阀。可选配双喷雾头，选配双头间距程序调节，可双头喷同一种助焊剂于拼板，也可双头分别喷不同的助焊剂到同一块板上不同焊接要求的点。同时可以达到快速更换产线产品。

● 上热风预热，底部红外预热。

● 焊接区上方带红外预热。

● 机器标配双独立选择焊锡炉，并且每个锡炉上配有两套波峰流道可以安装两个喷嘴，则两个锡炉可以同时焊接4块PCB板。

● WINDOWS 10操作系统。

● 标配波峰高度校正。

硬件配置

标准配置:

  • 1. 波峰高度校正系统

    1. Sod-HeightCali

  • 2. 德国喷射阀

    2. Flx-DropJetL

  • 3. 焊接喷嘴

    3. Sod-WetNoz

  • 4. 标配上热风，下红外预热

    4. Pre-BPRE

选配:

  • 1. 定位相机

    1. Sof-FICC

  • 2. 离线编程

    2. Sof-OffPro

  • 3. 自动加锡功能

    3. Sod-ASWA

  • 4. 定制治具

    4. Oth-CustCari

  • 5. 1年耗材

    5. Oth-Consum1

在线选择性波峰焊（MAS-i4 ) 参数表

在线选择性波峰焊（MAS-i4) 详情参数
Operating power/Max power 运行功率/总功率 10/25KW
PCB dimension PCB尺寸 50x50---W520x490mm
Machine dimension 机器尺寸 3340(L)*1870(W)*1700(H)
Net weight 机器重量 1800KG
Power supply 电源 3PH 380V 50HZ
Air supply 气源 3-5 bars
Exhausting required 抽风量 800M3/h
PC Yes 全电脑编程
Typical Program Time 通常编程时间 10 Minutes 10分钟
PCB Robotic Platform 喷雾部份
Flux Nozzle Type 助焊剂喷嘴类型 德国喷射阀
Flux Nozzle Quantity 助焊剂喷嘴数量 标配1个，可加配到2个
Flux Tank Capacity 助焊剂罐容量 1L
Flux Tank Capacity 助焊剂罐数量 标配1个，可加配到2个 （当需要使用两种不同助焊剂时）
Flux Nozzle Distance 助焊剂喷嘴间距 电动调节
Axes of Motion 运动轴 X, Y 伺服
Position Accuracy 运动精度 伺服平台精度 + / - 0.05mm
preheat 预热部份
Preheating method 预热方式 上热风，下红外
Solder Management 锡炉部份
Solder pot type 锡炉类型 标配为机械式
Standard Solder Stations 标准锡炉数量 2
Solder Pot Capacity 锡炉容量 35 kgs
Solder Temperature Control 锡炉温控方式 PID
Heat-Up Time 熔锡时间 About 40mins
Max Temperature 最高温度 350℃
Mini Wave Nozzles 锡炉喷嘴 直径 3-12mm
Customized nozzle 定制喷嘴 Available 可定制
Axes of Motion 运动轴 X, Y, Z1, Z2 4轴
Motion Control 运动控制 全伺服控制
Position Accuracy 运动精度 + / - 0.05mm
N2) Inertion Management 氮气要求
N2 Consumption per Nozzle 氮气消耗量 4m3/H
Required N2 Purity 氮气纯度 >99.99%
